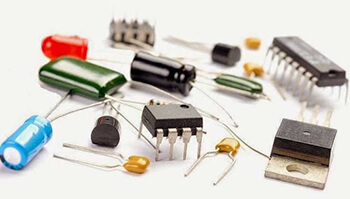

در تقسیم بندی اولیه، قطعات به دو گروه تقسیم می شوند. این گروه بندی بر مبنای شکل ظاهری قطعات است. گروه اول حالت dip دارند که پایه آنها در داخل سوراخ برد فرو میرود و لحیم می شود و گروه دوم حالت smd دارند که از دسته ی اول کوچکتر هستند و بر روی برد لحیم می شوند.
– مقاومت:
این قطعه در مقابل عبور جریان از خود مقاومت نشان می دهد و طرز کار آن مانند این می باشد که در مقابل عبور آب از یک لوله شما مانع ایجاد کنید و این مانع تا حد قطع کامل مسیر می تواند زیاد شود.
مقدار مقاومت با مقیاس اهم سنجیده میشود و به سه صورت مشخص میشود یکی اینکه بر روی مقاومت به صورت مقدار نوشته شود دوم اینکه با مولتی متر( اهم متر ) اندازه گیری شود و سوم اینکه به صورت خطوط رنگی نمایش داده شود که روش خواندن این خطوط اینگونه است که رنگ اول نشان دهنده عدد اول و رنگ دوم نشان دهنده عدد دوم و رنگ سوم نشان دهنده تعداد صفر های جلوی این دو عدد میباشد و رنگ چهارم نمایشگر در صد خطای مقاومت میباشد. مثلا رنگ مشکی عدد 0، رنگ قهوه ای عدد 1، رنگ قرمز عدد 2، رنگ نارنجی عدد 3، رنگ زرد عدد 4، رنگ سبز عدد 5، ، رنگ آبی عدد 6، رنگ بنفش عدد 7، رنگ خاکستری عدد 8، رنگ سفید عدد 8
برای مثال در مقاومتی که رنگ اول قهوه ای و رنگ دوم مشکی و رنگ سوم نارنجی می باشد رنگ چهارم طلایی
رنگ اول قهوه ای میباشد یعنی عدد اول 1 میباشد و رنگ دوم مشکی میباشد به معنی عدد 0 که تا اینجا عدد 10 تشکیل میشود و رنگ سوم هم نارنجی میباشد به معنی عدد 3 که با 3 صفر جلوی که 10 قرار داده میشود 10000 اهم یا 10 کیلو اهم و رنگ چهارم طلایی میباشد که نمایشگر تلرانس مقاومت میباشد که ضریب خطای مقاومت را نشان میدهد و در اینجا یعنی این مقاومت 0/1 درصد ممکن است مقدار مقاومت بالا یا پایینتر از مقدار واقعی باشد.( رنگ چهارم خیلی در کار تعمیرات کاربرد ندارد )
در مدارات الکترونیک اگر دو یا چند مقاومت به صورت سری به هم بسته شوند مقدار کلی آنها برابر با مجموع مقدار آن مقاومتها میباشد.
مثلا اگر در یک برد یک مقاومت 100 اهم سوخته باشد اگر موجود نبود میتوان دو مقاومت 50 اهم را با هم سری کرد تا جایگزین مقاومت 100 اهم شود
اگر به صورت موازی بسته شوند توسط یک فرمول محاسبه میشود که در کار ما خیلی لازم نیست داخل جزئیات شویم، ولی یک مطلب کلی درمحاسبه مقدار مقاومت های موازی این است که مقدار مجموع مقاومت از کمترین مقاومت بسته شده کمتر میباشد و همینطور اگر دو مقاومت با یک مقدار به صورت موازی بسته شوند مقدار کل آنها نصف مقدار یکی از آنها میباشد. برای مثال اگر دو مقاومت 200 اهم را بصورت موازی به هم وصل کنیم مقداری که در دو سر آنها داریم 100 اهم میباشد
در مدارات الکترونیکی مقاومتهایی هم هستند که مقدار آنها با یک پیچ گوشتی یا اهرمی که روی آن است قابل تغییر است که ولوم رادیو یکی از موارد استفاده این دسته میباشد.

– خازن:
این قطعه بار الکتریکی را در خود ذخیره میکند و بعد از پر شدن به مقدار ثبت شده بر روی خود خازن دیگر اجاز عبور جریان از خود را نمیدهد. مقدار خازن با مقیاس فاراد اندازه گیری میشود.
خازن ها به دو صورت الکترولیت و سرامیکی بیشتر در کار ما مورد استفاده دارد.
خازن هم مانند مقاومت به دو صورت سری و موازی در داخل مدار قرار میگیرد ولی برعکس مقاومت هنگامی که سری بسته میشود مقدار آن کم و هنگامی که موازی بسته میشود مقدار کل آن حاصل مجموع خازن ها میباشد. خازنهای متغیر هم با چرخاندن میله وسط آنها مقدارشان تغییر میکندیک مثال از این دسته موج یاب رادیو میباشد. مقدار خازنها بر روی آنها نوشته میشود ولی در خازنهای سرامیکی این مقدار به صورت کد میباشد که رقم اول و دوم همان عدد و رقم سوم نمایشگر تعداد صفر در جلوی دو عدد اولی میباشد. اگر بر روی خازن عدسی دو عدد بیشتر نبود مقدار خازن همان عدد میباشد مثلا اگر 22 نوشته شده باشد به معنی 22 پیکو فاراد میباشد.
در خازن های الکترولیت مقدار خازن و ولتاژ آن بر روی آنها نوشته شده که در تصویر پایین همین متن یک خازن الکترولیت با مقدار 100میکروفاراد با ولتاژ 25 ولت نمایش داده شده
در تعمیرات برد بیشتر موارد خرابی بر روی خازنهای الکترولیت میباشد و کمتر خرابی خازنهای عدسی پیش می آید.
خرابی خازنهای الکترولیت بیشتر اوقات با بادکردن پشت خازن مشخص میشود.
– دیود:
این قطعه کارش این است که اگر جریان موافق جهت دیود باشد اجازه عبور میدهد و در غیر اینصورت مانع از عبور جریان میشود .
دیود های دیگری هم به نام دیود زنر وجود دارد که ولتاژ را دو سر خود به مقداری که رویش نوشته شده ثابت نگه میدارد مثلا روی 35 ولت ثابت میماند و ولتاژ قسمتی از مدار را تامین میکند بیشتر خرابی ها در دیودهای زنر پیش می آید و دیودهای معمولی هم کمتر دچار خرابی میشوند

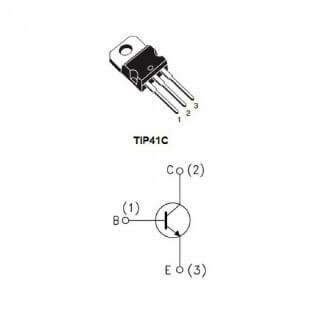

– ترانزیستور:
ترانزیستور عملا دو عدد دیود میباشد که با یک پایه مشترک به هم وصل شده اند و پایه مشترک را بیس می نامند. این قطعه کاربرد زیادی در مدارات ما دارد و توضیح طرز کار آن از بحث ما خارج است ولی همین بس که ترانزیستور ولتاژ کار و تحمل جریان خاصی را دارد که اگر در هنگام تعمیرات همان ترانزیستور را پیدا نکردیم باید از کتاب معادلات ترانزیستور مشخصاتش را بدست آورد و جایگزین آن ترانزیستوری با مشخصات نزدیک به آن جایگزین کرد.
ترانزیستورها به دو صورت NPN , PNP میباشند. که این مطلب در هنگام تست سلامت ترانزیستور مهم می باشد.
– آی سی:
آی سی ها در حقیقت تشکیل شده از تعداد زیادی ترانزیستور و دیگر قطعات میباشد که به ما در کوچک کردن مدارات الکترونیکی کمک زیادی میکنند و در هنگام خرابی معمولا امکان استفاده از آی سی مشابه خیلی کم وجود دارد و باید همان شماره آی سی را جایگزین کرد.
